電參數測試儀面臨的機遇與挑戰
- 瀏覽次數：7876次
- 發布時間：2013/11/4 10:37:45
- 作者：AnyWay中國
一、電參數測試儀面臨的機遇
節能已經成了不可回避的話題，《國家中長期科學和技術發展規劃綱要（2006－2020年）》明確的重點領域及技術主題的第一個主題是能源，能源的第一主題是節能。節能減排十二五規劃中，電機系統節能改造工程位居九大節能工程第三位。
工信部、質檢總局發布的《電機能效提升計劃（2013-2015）》中指出：
2011年，我國電機保有量約17億千瓦，總耗電量約3萬億千瓦時，占全社會總用電量的64%，其中工業領域電機總用電量為2.6萬億千瓦時，約占工業用電的75%。
我國電機系統運行效率比國外先進水平低10～20個百分點。至2015年，可從整體上提升電機系統效率5～8個百分點，可實現年節電1300～2300億千瓦時，相當于2～3個三峽電站的發電量。電機節能水平達到國際先進水平時，年節電相當于4～8個三峽電站。
《電機能效提升計劃》中提到的電機系統節能改造的六種主要節能技術中，變頻調速位居榜首，具有最大的節能潛力和最短的投資回收期。
變頻調速在節能的同時，加大了對電網的諧波污染！采用電參數測試儀對變頻器輸入輸出電量的準確測量：
是電機系統節能的前提條件和技術基礎；
為節能增效及諧波影響等提供評估手段；
為電機系統節能改造提供指導意見。
二、電參數測試儀面臨的挑戰
變頻器輸出電參量產生機理及表現形式都與傳統的電網電參量截然不同。
對于采用二極管整流的變頻器，由于二極管的非線性特點，輸入電流會發生較大的畸變，導致輸入電流諧波含量較大。
傳統的正弦供電的電機，在空載或低頻時，輸入電流也會有一定的畸變；電力變壓器空載或輕載時，輸入電流也會有較大的畸變，采用傳統的電參數測試儀測量，誤差較大，對其能效計量評測會有一定的影響。電機效率越來越高，該部分的影響已經不容忽視。
變頻器輸出電量與傳統工頻正弦電量的區別主要體現在：
1、基波頻率變化范圍較寬
2、含有較豐富的諧波
電機、電力變壓器等空載運行電流基波頻率仍為工頻，但是包含了不可忽視的諧波含量。
我們把基波頻率范圍較寬或信號頻譜包含兩種以上頻率成分的電參量、統稱為變頻電量。

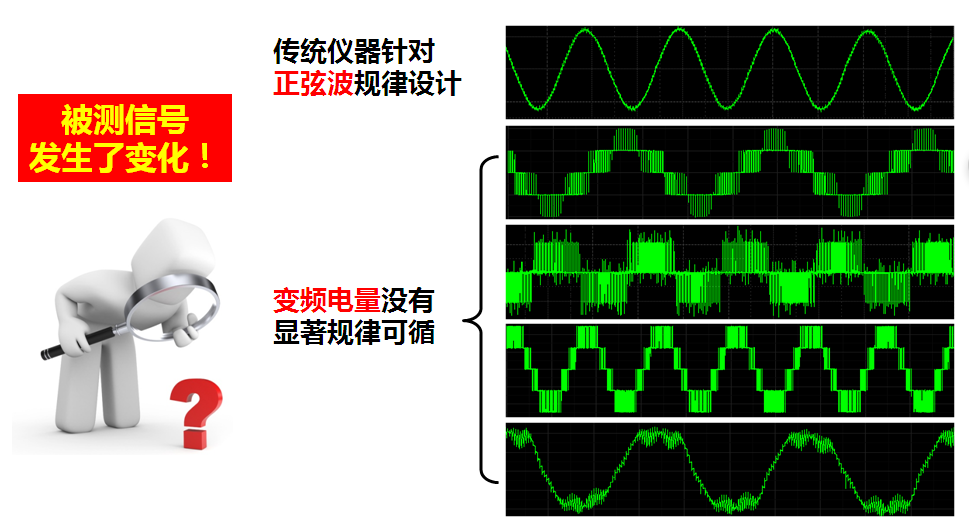

圖1 不一樣的變頻電量對電參數測試儀提出了全新的要求
變頻電量對電參數測試儀提出了全新的技術要求。目前，用于變頻電量測量的電參數測試儀，主要有：
變頻功率分析儀、
寬頻功率分析儀、
高精度功率分析儀、
諧波測試儀及
電能質量分析儀等。
這類電參數測試儀通常采用數字交流采樣技術和傅里葉變換技術，與傳統的電參數測試儀在功能、原理、人機界面及實現技術方面都存在較大的區別。
三、電參數測試儀現狀及展望
湖南銀河電氣有限公司是國內最早從事變頻電量電參數測試儀研究的單位，其研制的新型的電參數測試儀（AnyWay系列
變頻功率分析儀）在艦船電力推進、裝甲電力牽引、軌道交通、電動汽車、風機水泵等領域的各類電機系統及新能源、變頻器、特種變壓器、高效照明器具等的高精度能效評測及綜合測試領域得到了廣泛應用。
國內近10家國家級第三方檢定機構采用AnyWay系列變頻功率分析儀作為變頻器、電機、電氣產品檢試驗的基礎測量/計量儀器。
2013年5月24日，國家質檢總局簽發《質檢總局關于同意籌建國家變頻電量測量儀器計量站的批復》（國質檢量函 [2013]269號）批復了湖南省質量技術監督局《關于籌建國家變頻電量計量站的請示》的申請，同意在湖南省計量檢測研究院基礎上籌建
國家變頻電量測量儀器計量站——質檢總局授權承擔全國范圍內變頻電量測量儀器設備檢定、測試任務的法定計量檢定機構，國家變頻電量測量儀器計量站業務上接受質檢總局領導。
適用變頻電量測量的電參數測試儀的相關產品標準、檢定規程、校準規范將陸續頒布！
